箱式變電站正確的操作方法

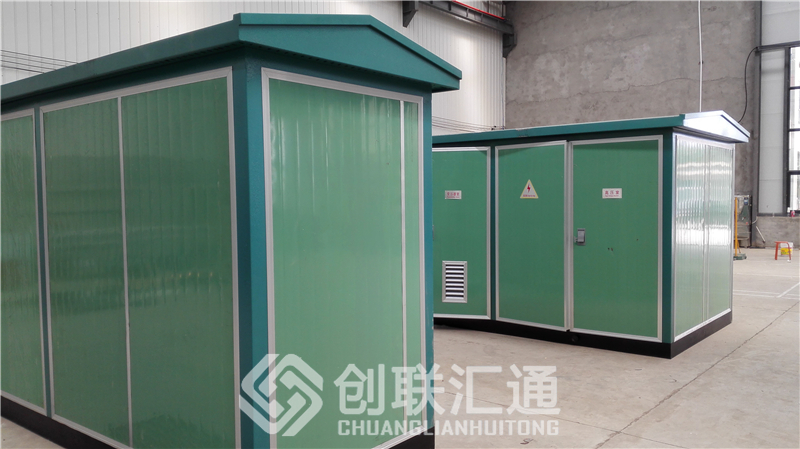

箱式變電站,又叫預裝式變電所或預裝式變電站。是一種集高壓開關設備、配電變壓器和低壓配電裝置,按一定接線方式排成一體的工廠預制戶內、戶外緊湊式配電設備,即將變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱,特別適用于城網建設與改造,是繼土建變電站之后崛起的一種嶄新的變電站
1、合閘操作
關閉電纜室門---分開接地開關---閉合負荷開關。
2、分閘操作
分開負荷開關---閉合接地開關---打開電纜室門。
(一)箱式變電站操作時注憊事項
(1)執行負荷開關分合閘操作時,必須將開關推到分閘或合閘最終位置,切勿在開關沒有完成動作前松開或拔出操作手柄,否則彈簧反彈會傷及操作人員。
(2)在執行負荷開關分合閘操作時,操作手柄的操作把向外,防止操作時傷及操作人員。
(3)在執行負荷開關分合閘操作前,必須把對應單元面板左上部電動手動切換旋鈕拔出,并旋轉90°固定到手動位置后,才能進行負荷開關的手動操作,否則可能損壞機構。
箱式變電站故障現象產生原因排除方法
(一):框架斷路器不能合閘
1.控制回路故障。
2.智能脫扣器動作后,面板上的紅色按鈕沒有復位。
3.儲能機構未儲能
排除方法
1.用萬用表檢查開路點。
2.查明脫扣原因,排除故障后按下復位按鈕。
3.手動或電動儲能。
(二):塑殼斷路器不能合閘
1.機構脫扣后,沒有復位。
2.斷路器帶欠壓線圈而進線端無電源。
排除方法
1.查明脫扣原因并排除故障后復位。
2.使進線端帶電,將手柄復位后,再合閘。
(三)斷路器合閘就跳
1.出線回路有短路現象
排除方法
1.切不可反復多次合閘,必須查明故障,排除后再合閘。
(四)電容柜不能自動補償
1.控制回路電源消失。
2.電流信號線未正確連接。
排除方法
1.檢查控制回路,恢復電源。
