怎樣區分美式箱變和歐式箱變
目前,箱式變電站在我國廣大城市、農村、工礦企業、公共建筑設施中會得到廣泛的應用。但是,箱式變電站,適用的場合也不盡相同,它們?cè)撊绾螀^(qū)分呢?

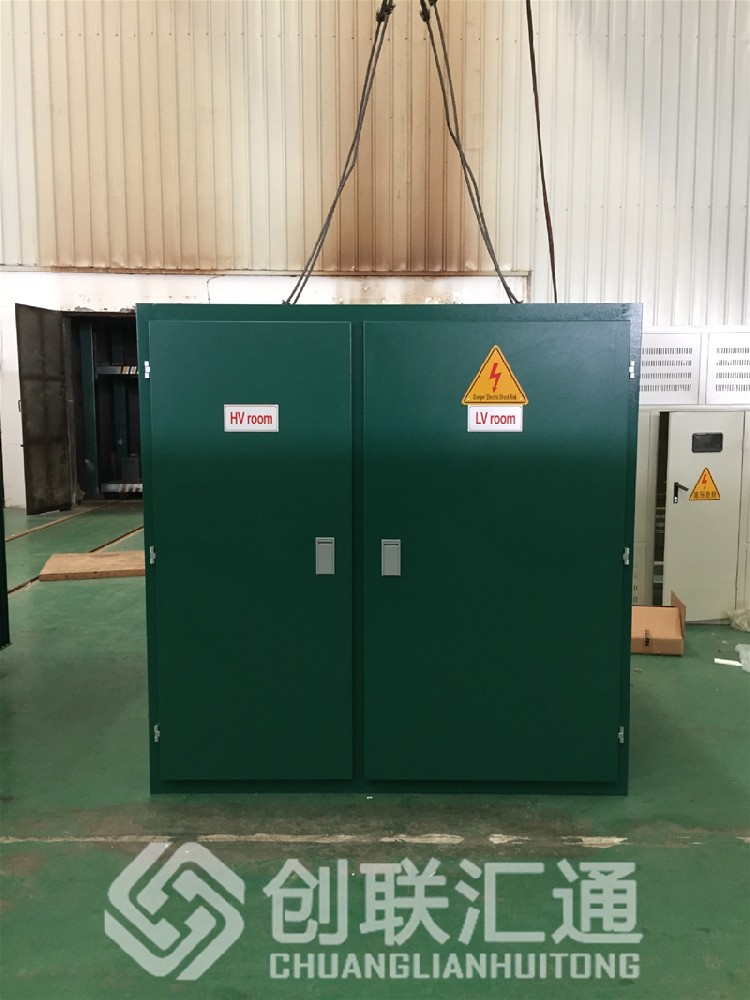

美式箱變
1、箱變的接線形式:一路或兩路10KV進線;單臺變壓器,容量一般選用500KVA~800KVA;低壓出線電纜4~6路。
2、箱變的主要部件:變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。
3、優點:體積小占地面積小、便于安放、便于偽裝,容易與小區的環境相協調??梢钥s短低壓電纜的長度,降低線路損耗,還可以降低供電配套的造價。
4、缺點:供電可靠性低;無電動機構,無法增設配電自動化裝置;無電容器裝置,對降低線損不利;噪音較Ⅲ型站和Ⅴ型站要高,因?yàn)棰笮驼竞廷跣驼臼菍⒆儔浩靼卜旁谑覂?nèi),起到隔音的作用;另外,將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射;由于不同容量箱變的土建基礎不同,使箱變的增容不便;當箱變過載后或用戶增容時,土建要重建,會有一個較長的停電時間,增加工程的難度。

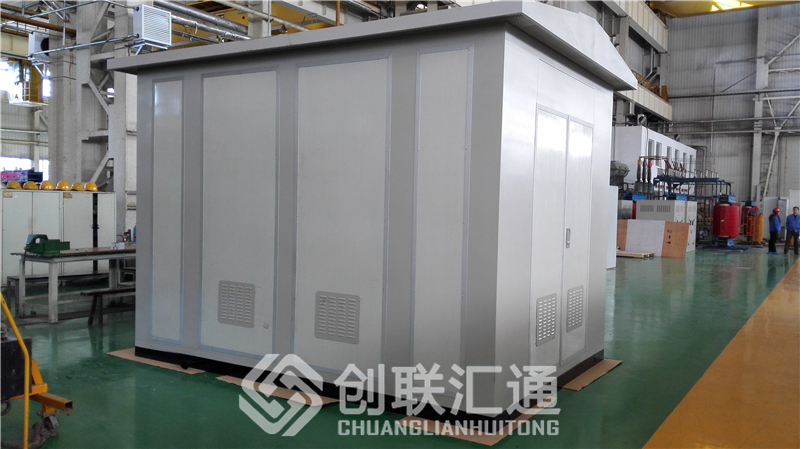

歐式箱變
1、箱變的接線形式:
a.單臺配變形式—兩路10KV進線;單臺變壓器容量一般在500KVA~800KVA;低壓出線電纜一般為4~6路。
b.兩臺配變形式—兩路10KV進線;兩臺變壓器,每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜一般為8~12路。
2、箱變的主要部件:變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成,相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內,使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大,造價也比美式箱變要大。
3、優點:噪音與Ⅲ型站和Ⅰ型站相當;輻射較美式箱變要低,因?yàn)闅W式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用;可以設置配電自動化,不但具有Ⅲ型站和Ⅰ型站的優點,而且還有美式箱變的主要優點。
4、缺點:體積較大,不利于安裝,對小區的環境布置有一定的影響;
