干式變壓器常見型號有哪些

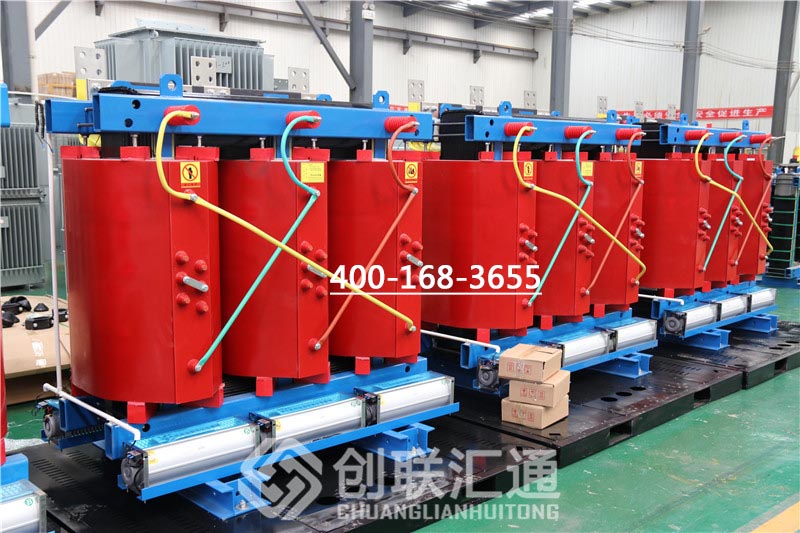

干式變壓器廣泛用于局部照明、高層建筑 、機場,碼頭CNC機械設備等場所,簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時,變壓器可在額定容量下長期連續運行。強迫風冷時,變壓器輸出容量可提高50%。適用于斷續過負荷運行,或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大,處于非經濟運行狀態,故不應使其處于長時間連續過負荷運行。
一,干式變壓器常見型號
1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器,絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器,絕緣材料為諾麥克紙杜邦漆。
2、從鐵芯材質分:硅鋼片鐵芯干式變壓器SCB,SGB系列。非晶合金鐵芯系列干式變壓器:SCBH、SGB系列。
3、從節能序列分:SCB9,SCB10,SCB11,SCB13,SCBH15,SCBH17,SCBH19,SGB9,SGB10,SGB11,SGB13,SGBH15系列等。
干式變壓器型號產品解答: 例如,(SCB10-1000KVA/0KV/0.4KV):S的意思表示此變壓器為三相變壓器,如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組,如果是R則表示為纏繞式繞組,如果是L則表示為鋁繞組,如果是Z則表示為有載調壓(銅不標)。10的意示是設計序號,也叫技術序號。1000KVA則表示此臺變壓器的額定容量(1000千伏安)。10KV的意思是一次額定電壓,0.4KV意思是二次額定電壓。
二,干式變壓器性能特點
1、高安全性:SG10變壓器無可燃性樹脂,在使用過程中不助燃,能阻燃,不會爆炸及釋放有毒氣體、不會對環境、其他設備和人體造成危害,對濕度、灰塵、污染不敏感;運行無局部放電及永無“龜裂”的可能。
2、高可靠性:高、低壓線圈均選用NOMEX絕緣材料、并經VPI真空加壓設備多次浸漬H級無溶劑浸漬漆,并多次高溫烘培固化。產品為H級(180℃),而主要絕緣材料是C級(220℃),過負荷能力強,有很好的抗短路能力。在通風良好的情況下,允許過載20%運行。
3、節能環保:產品壽命結束后,鋼、鐵等材料易回收;所有使用的NOMEX紙燃燒時不會釋放有毒物質;其他絕緣材料能降解、不污染環境;產品的損耗低、節能;噪音低、設計靈活。
