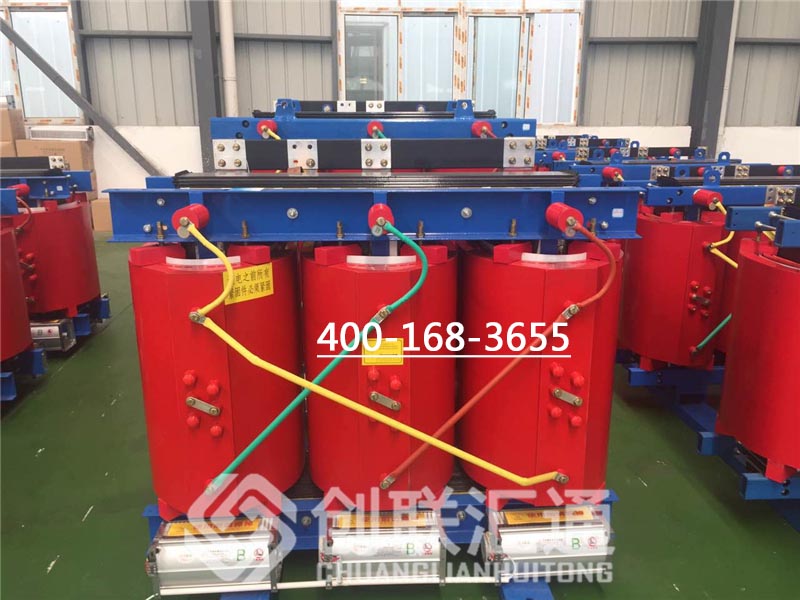

講解干式變壓器的損耗
電力變壓器是電力系統中最重要的設備之一,是保證供電可靠性的基礎。隨著整個國民經濟的高速發展,對變壓器的需求量還將不斷增加。然而隨著電力變壓器裝機量的增加,其自身所消耗的能量也越來越大,這與我國提倡建設節能性社會是不相符合的,有必要采取相應的技術措施來減少變壓器自身的損耗,因此研究如何降低變壓器鐵損的方法就變得非常有必要了。
一、電力變壓器的空載損耗
電力變壓器的損耗主要包含空載損耗與負載損耗兩部分。變壓器的空載損耗主要包括鐵心材料的磁滯損耗、渦流損耗以及附加損耗幾部分,又因?yàn)樽儔浩鞯目蛰d損耗屬于勵磁損耗,所以與負載無關。
1)磁滯損耗是鐵磁材料在反復磁化過程中由于磁滯現象所產生的損耗。磁滯損耗的大小與磁滯回線的面積成正比。
2)渦流損耗。由于鐵心本身為金屬導體,所以由于電磁感應現象所產生的電動勢將在鐵心內產生環流,即為渦流。由于鐵心中有渦流流過,而鐵心本身又存在電阻,故引起了渦流損耗。3)附加鐵損。附加鐵損是不完全決定于變壓器材料本身,而主要與變壓器的結構及生產工藝等有關。通常引起附加鐵損的原因主要有:磁通波形中有高次諧波分量,它們將引起附加渦流損耗;由于機械加工所引起的磁性能變壞所導致?lián)p耗增大;在鐵心接縫以及芯柱與鐵軛的T型區等部位所出現的局部損耗的增大等。
二、電力變壓器的負載損耗
電力變壓器在運行時,繞組內通過電流,會產生負載損耗。負載損耗又稱銅損,除基本繞組直流損耗外,還有附加損耗。
1)基本銅損。對于小容量的變壓器,負載損耗主要是指基本銅損,漏磁場引起的附加損耗比例很小。
2)附加損耗。附加損耗主要有繞組渦流損耗、環流損耗和雜散損耗三種損耗:
(a)繞組渦流損耗。大容量變壓器運行時,繞組的安匝會產生很大的漏磁場。所謂漏磁場是指磁通有一部分通過空氣,有一部分磁路是鐵心。由于繞組的導線處在漏磁場中,漏磁通會在導線中引起渦流損耗。
(b)引線損耗。引線損耗是變壓器各引線電阻損耗的總和折算。
(c)雜散損耗。雜散損耗是漏磁通穿過鋼結構件(如板式夾件、鋼壓板、壓釘螺栓及油箱壁等)等所產生的損耗。
