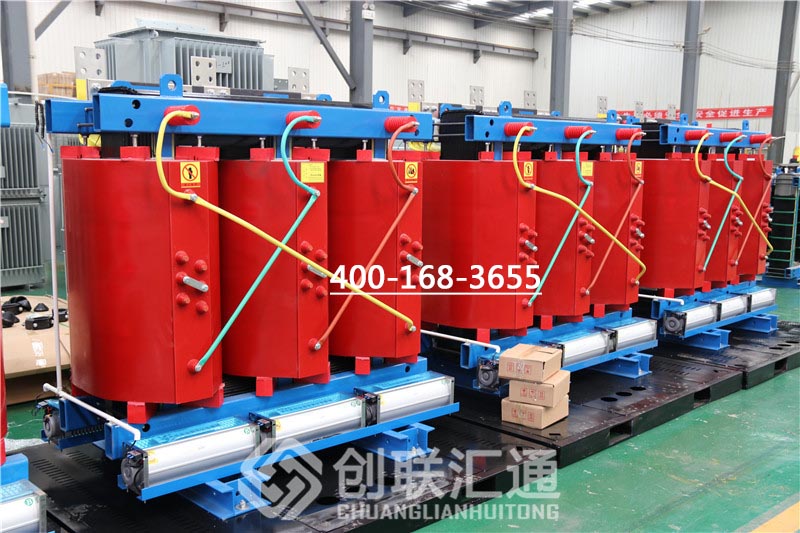

三相干式變壓器型號
三相干式變壓器通常是指SCB系列,S的意思表示此變壓器為三相變壓器,如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組,如果是R則表示為纏繞式繞組,如果是L則表示為鋁繞組,如果是Z則表示為有載調壓(銅不標)。10的意示是設計序號,也叫技術序號,性能的意思。1000KVA則表示此臺變壓器的額定容量(1000千伏安)。10KV的意思是一次額定電壓(高壓),0.4KV意思是二次額定電壓(低壓)。
干式變壓器型號主要有(10-35KV,30-3150KVA),常規變壓器:SCB13/12(NX3)/14/18,非晶合金:SCBH15/15(NX3)/17/19,非包封:SGB10/13,有載調壓:SCZB10/13,雙高壓切換:SCB10/13,高原型:SCB10/SCB13等
以下是干式變壓器型號所代表的含義。
S-三相
L-繞組為鋁線
Z-有載調壓
SC-三相環氧樹脂澆注
SG-三相干式自冷
JMB-局部照明變壓器
YD-試驗用單相變壓器
BF(C) -控制變壓器(C為C型鐵芯結構)
DDG-單相干式低壓大電流變壓器
電力變壓器后面的數字部分:斜線左邊表示額定容量KVA(千伏安);斜線右邊表示一次側額定電壓KV(千伏)。
符號含義
1.SJL-1000/10,為三相油浸自冷式鋁線、雙線圈電力變壓器,額定容量為1000千伏安、高壓側額定電壓為10千伏
電力變壓器的型號表示方法:基本型號+設計序號--額定容量(KVA)/高壓側電壓。
2.scr12-500/10
?、型號含義:
S──三相
C──澆注成型(干式變壓器)
r──纏繞型
12(11,13)──設計序號
500(100)──容量(KVA)
10──額定電壓(KV)
m──密閉
?、型號含義: SCZ(B)14-XXXX/**
SC──三相固體成型 (環氧澆注)
Z--有載調壓 B--低壓箔式線圈
14──性能水平代號
XXXX──額定容量(kVA)
**──額定高壓電壓(按額定值填入)
變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。
4.SFPZ18-120000/110
指的是三相(雙繞組變壓器省略繞組數,如果是三繞則前面還有個S)雙繞組強迫油循環風冷有載調壓,設計序號為18,容量為120000KVA,高壓側額定電壓為110KV的變壓器。
5.SCB13-2000/10
SC──三相固體成型(環氧澆注)
B──低壓箔式線圈
13──性能水平代號
2000──額定容量
10──額定高壓電壓
6.SCB11-2000/0.4~0.23 Dyn11
此為干式變壓器的型號表示
S──代表三相;
C──代表環氧樹脂澆注絕緣;
B──配電變壓器;
2000──是容量KVA ;
0.4-0.23KV──低壓側額定線電壓、額定相電壓;
Dyn11──接線方式表示的是一次側三相三角形接線,低壓側星形接線,低壓側線電壓為11點,即:低壓側線電壓超前高壓側線電壓30度。
其它字母排列順序及涵義
? 繞組藕合方式,涵義分:獨立(不標);自藕(O表示)。
? 相數,涵義分:單相(D);三相(S)。
? 繞組外絕緣介質,涵義分:變壓器油(不標);空氣(G):氣體(Q);成型固體澆注式(C):包繞式(CR):難燃液體(R)。
? 冷卻裝置種類,涵義分:自然循環冷卻裝置(不標):風冷卻器(F):水冷卻器(S)。
? 繞組數,涵義分:雙繞組(不標);三繞組(S);雙分裂繞組(F)。
? 調壓方式,涵義分:無勵磁調壓(不標):有載調壓(Z)。
? 線圈導線材質,涵義分:銅(不標);銅箔(B);鋁(L)鋁箔(LB)。
? 鐵心材質,涵義:電工鋼片(不標);非晶合金(H)。
? 特殊用途或特殊結構,涵義分:密封式(M);串聯用(C);起動用(Q);防雷保護用(B);調容用(T);高阻抗(K)地面站牽引用(QY);低噪音用(Z);電纜引出(L);隔離用(G);電容補償用(RB);油田動力照。
