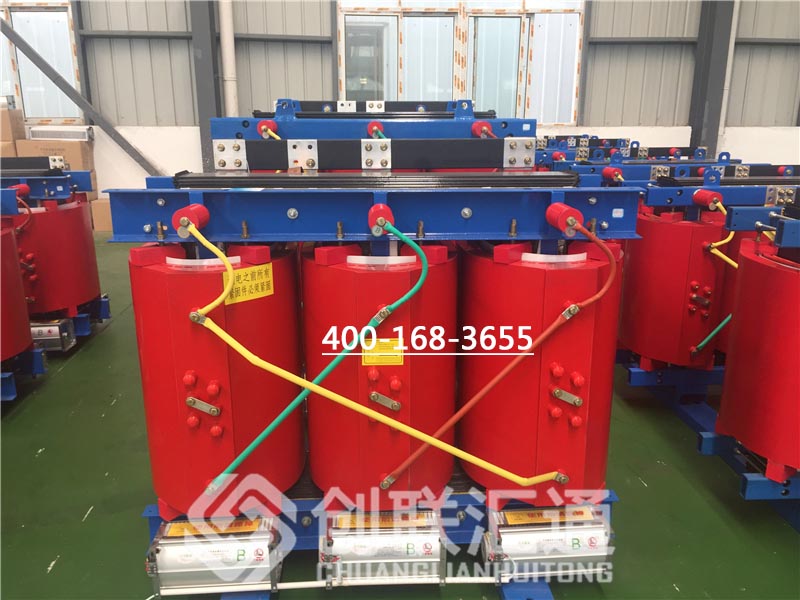

SCB11型環氧樹脂鑄造干式變壓器
SCB11型環氧樹脂鑄造干式變壓器,本系列環氧樹脂鑄造干式變壓器選用優質材料,科學配方,采用先進的生產檢測設備,按嚴格的生產工藝制作而成。產品具有可靠性高、壽命長等特點。根據使用環境可配置不同等級的保護或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要場所或特殊環境。
SCB11型環氧樹脂鑄造干式變壓器,芯材采用優質冷軋硅鋼片,45度人字安全接縫崩解結構,芯材采用三切兩沖孔切角和五橫切工藝階梯鐵夾和疊片技術,改善了接縫磁通分布,降低了芯材的振動能量。磁芯整體固化與表面絕緣樹脂密封工藝,有效降低負載損耗、空載電流和磁芯噪聲;
SCB11型環氧樹脂鑄造干式變壓器,高壓線圈采用優質F級絕緣銅線與國際先進絕緣材料環繞系統,容量較大的線圈在軸向?qū)夤軆?nèi)裝有冷卻裝置。這種結構具有良好的耐電流沖擊、耐溫度變化、耐開裂和優異的熱工性能。采用多級圓柱結構,耐過電壓能力強,局部放電水平低。經圓模真空干燥鑄造后,澆注和固化整個過程按照編程的工藝曲線完成,精密的工藝控制確保線圈無孔、無孔;
SCB11型環氧樹脂鑄造干式變壓器,低壓線圈采用箔片結構,有效解決了低電壓、大電流線圈被繞線時類型的安培匝數不平衡,但箔片線圈繞線時沒有軸向匝數和軸向螺旋角,有效消除了變壓器短路時軸向力的存在,保證了線圈內電流密度可以自由分布,調節了電壓線圈的軸向負荷,減少了徑向力造成的低壓突發短路。線圈端部纏繞樹脂密封后固化,避免各種異物和濕氣的進出
SCB11型產品設計:
1,采用專有的干式變壓器PD控制工藝進行鑄造內應力控制技術,使鑄型變壓器絕緣內應力控制在理想狀態,保證干式變壓器的關鍵性能;
2,在設計過程中要對場域產品進行強有力的分析計算,通過調整場域參數,使所有元件的起始場域絕緣材料占比不超過75%,保證了產品技術性能的先進性;
3,相關環節提前引入產品設計的相關性能參數,將產品設計輸入要求納入其中,使輸出更好地符合要求。
SCB11型環氧樹脂鑄造干式變壓器特點:
1,安全、防火、無污染,可直接在負載中心運行;
2,采用德國高HTT技術,機械強度大,耐磨性好短路能力強、局部放電、熱穩定性好、可靠性高、壽命長;
3,損耗低、噪音低、節能效果好、免維護;
4,散熱性好,承載能力高,運行時間可增加風量
5,SCB11型環氧樹脂鑄造干式變壓器;耐潮濕,適應高濕等惡劣環境操作;
6,配備溫度檢測和保護系統。智能信號控溫系統能自動檢測和顯示三相繞組自身的運行溫度,能自動啟動和停止風機,并具有報警、跳閘設置等功能;
7,體積小,重量輕,占地面積小,安裝成本低。
