1、功能單元(抽屜部分)

　　A、功能單元：饋電單元、電動機單元、公用電源單元

　　B、抽屜單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列，單元回路額定電流630A以下

　　C、每臺MC柜最多能安裝9個一單元的抽屜或18個1/2單元的抽屜

　　D、隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出

　　E、主開關的操作機械可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修

　　F、功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭

　　G、接地插頭使抽屜在分離試驗連接位置時，保證了保護電路的連續性

　　H、功能單元隔離室采用金屬隔板隔開

　　I、隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線

　　J、抽屜單元采用旋轉式推進機構，具有三位置功能、操作簡單可靠

　　K、抽屜推進操作機構說明：抽屜推進機構(以下簡稱機構)是采用螺旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和抽出過程中。實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可逆行電氣聯鎖。避免造成人身或設備事故，符合國家和行業相關標準。

　　本產品體積小、安裝方式靈活、性能可靠。

　　3、母線系統

　　A、垂直母線采用聚碳酸脂工程塑料外殼封閉

　　B、GCK、GCL母線系統采用三相四線制、三相五線制，水平母線裝于柜頂，N線、PE線既可以裝于柜頂，也可以裝于柜下部

　　C、三相水平母線采用銅母線。機械強度高、散熱性好

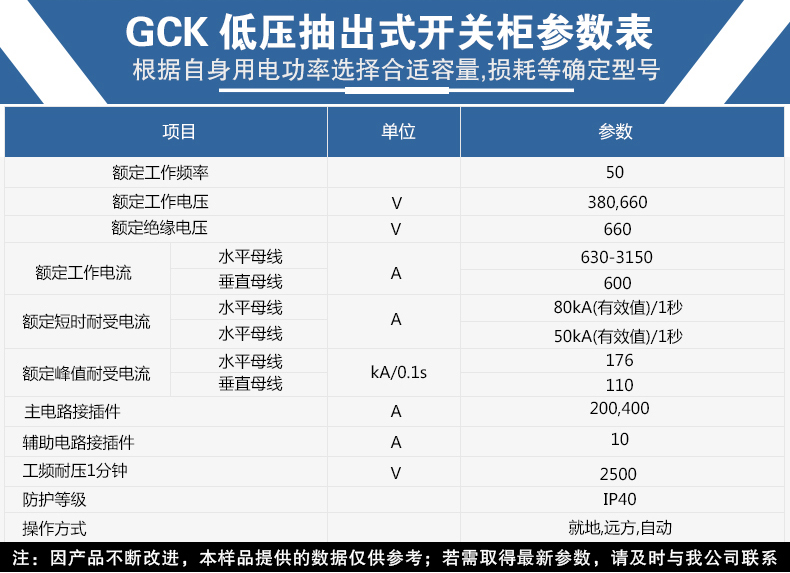

　　◆主要技術參數

　　開關柜內主要元件性能參數如下

　　1、框架式斷路器主要有CDW(德力西產品)、CMI、ME(DW17)、M、F、AH等系列元件，其性能參數詳情參考制造廠家產品樣本目錄

　　2、塑殼斷路器主要有CDMI、CM]、TG、NS、S等系列元件，以CDMI為主列舉其性能參數
